rotork-iqt250 f10.png

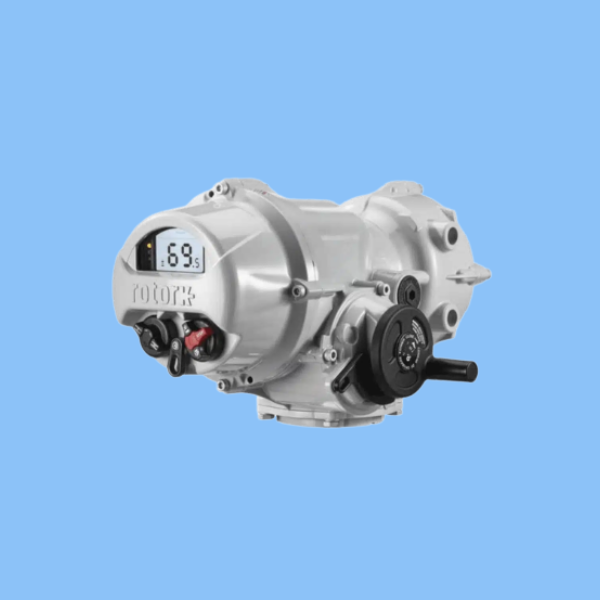

Rotork IQT250 F10

Xuất sứ: Rotork Vietnam

Nhà cung cấp: STC Việt Nam

Ứng dụng sản phẩm: Sắt thép công nghiệp nặng, Xi măng, Dầu khí , Thực phẩm , Điện lực

Liên hệ tư vấn

Mr Vương

vuong@songthanhcong.com

0372538207

IQT250 F10 – Bộ truyền động điện thông minh Rotork Vietnam

Bộ truyền động điện Rotork thuộc dòng IQT (Intelligent Quarter-Turn) đã chứng tỏ năng lực vượt trội về hiệu suất, độ tin cậy và tính linh hoạt trong nhiều ứng dụng đóng/mở van công nghiệp. Trong đó, phiên bản IQT250 F10 được thiết kế dành riêng cho van quarter-turn với mô-men xoắn lên đến 250 Nm, phù hợp đa dạng điều kiện từ hóa chất tới dầu khí, xử lý nước và năng lượng tái tạo. Sản phẩm tích hợp hệ thống điều khiển thông minh, bảo vệ cao cấp và giao tiếp qua fieldbus hoặc Rotork Pakscan.

Tổng quan về sản phẩm IQT250 F10

  • Bản chất và phân loại
    IQT250 F10 là một bộ truyền động điện góc phần tư (quarter-turn), nằm trong dòng IQT thuộc thế hệ IQ3. Thiết bị sở hữu công nghệ điều khiển qua hệ thống nhúng, cho phép triển khai điều khiển mở/đóng van từ xa, theo dõi tình trạng vận hành và báo lỗi tự động.

  • Đặc điểm hình thức và bảo vệ
    Được đóng gói trong vỏ đúc hợp kim chịu sự ăn mòn môi trường cực đoan (kể cả IP68, FM explosion-proof theo model), IQT250 F10 chịu được lắp ngoài trời, hải đảo, hoặc khu vực nổ (Zone 1/2).

  • Khả năng vận hành
    Với tốc độ đóng mở điều chỉnh linh hoạt từ 8 đến 30 giây, IQT250 F10 đảm bảo cân bằng giữa thời gian vận hành và tuổi thọ thiết bị, đặc biệt hữu ích cho các van quy mô trung bình.

Đặc điểm nổi bật IQT250 F10

  • Mô-men xoắn cực đại 250 Nm phù hợp với van kích thước từ DN50–DN150 trong các hệ thống áp suất trung bình.

  • Tốc độ điều chỉnh 8–30 giây, thuận tiện điều chỉnh theo nhu cầu cụ thể và giúp giảm tải cho động cơ.

  • Động cơ 0.43 kW, dòng định mức 0.9 A, điện áp 3 pha 525 V/50 Hz, đáp ứng tiêu chuẩn công nghiệp chung.

  • Công nghệ điều khiển IQT250 Rotork thế hệ mới, với:

    • Màn hình kép LCD lớn, hiển thị trạng thái, cảnh báo và dữ liệu hoạt động.

    • Giao thức fieldbus (Modbus, Profibus, HART...) và kết nối qua Pakscan.

    • Ghi bộ nhật ký, cảnh báo bảo trì, chẩn đoán từ xa thông qua Bluetooth Setting Tool hoặc Insight2.

  • Thiết kế bền bỉ cho mọi môi trường:

    • Tiêu chuẩn bảo vệ IP66/68, chống nước ngâm sâu.

    • Chịu rung 1 g, chống sốc 5 g, chịu địa chấn 2 g, êm ≤ 70 dB(A) ở 1 m

  • Tính năng an toàn & vận hành thủ công:

    • Clutch bảo vệ, tay quay vận hành bằng tay khi mất điện.

    • Encoder tuyệt đối ghi nhận vị trí dù mất nguồn, chống sai lệch.

Thông số kỹ thuật

Thông số Giá trị chi tiết
Mô-men xoắn tối đa 250 Nm
Tốc độ đóng/mở 8 – 30 giây (có thể điều chỉnh)
Công suất động cơ 0.43 kW
Dòng định mức 0.90 A
Điện áp cấp 525 V, 3 pha, 50 Hz
Bảo vệ vỏ IP66/IP68, explosion-proof (FM)
Chuẩn chịu rung/sốc Rung 1 g, Sốc 5 g, Địa chấn 2 g
Độ ồn ≤ 70 dB(A) tại 1 m
Tiêu chuẩn môi trường -40 °C đến +70 °C
Tiêu chuẩn nổ Zone 1/2; Class I Division 1/2
Giao tiếp Fieldbus, Pakscan, Bluetooth, Modbus...
Màn hình của IQT250 Rotork LCD kép lớn, giao diện thân thiện
Ghi nhật ký Có (cơ năng, số bước, cảnh báo...)
Vận hành thủ công Tay quay + khóa clutch

Ứng dụng thực tế IQ3 Electric Intelligent Actuators

Đại lý Rotork tại Việt Nam

Dưới đây là danh sách 10 mẫu Rotork phổ biến hiện có tại thị trường Việt Nam:

Serial No.: SG84180303
IQT2000 F14 [IP68] 380/3/50; Actuator Torque(Nm): 2000

IQT250 Rotork

 Electric Actuators:
Valve tag number: SG84160402
P/N: IQ25F14B4
[IP68] 96RPM 380/3/50
Wiring diagram: 103B0000		 Actuator
Type: IQ35 F16 A
Valve tag no.: L01247020102: AWT-35
[IP68] 18RPM 400/3/50 (-30 +70 °C)
Wiring diagram: 105B0010
Serial No.: SG84180102
IQT1000 F12 [IP68] 380/3/50; Actuator Torque(Nm): 1000		 ctuator with IQT3 Range
IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000		 Type:  Module 6A
IQ2 IQ10-35  Electronics Assembly
for actuator valve tag no.: TU57110106
(Serial Number required)
including: complete Electroics Assembly, Chassis, PCB's, transformer, cble looms, contactors, fixings

IQT250 Rotork
Serial No.: SG84180404
IQT250 F10 [IP68] 380/3/50; Actuator Torque(Nm): 250		 Valve tag number
L02385060101
AWTPak12A F10B4 [W/TIGHT IP68 IEC 529] 24RPM; 380/3/50
Wiring diagram: 1610M00		 Board for Valve tag no.: WT00700310
IQ2 MOD 6G Main PCB Unprogrammed Standard Temperature
Serial No.: SG84180204
IQT125 F10 [IP68] 380/3/50; Actuator Torque(Nm): 125		 Electric Actuators:
Valve tag number: SG85650101 (IQ10F10B4)
IQ10 F10 A [IEC EXD IIC T4] 24RPM 380/3/50
Wiring diagram: 100K2000		 Board for  Valve tag no.: CH65260101
IQT MOD 6C Motor and Power PCB Standard-AC
Serial No.: SG86740201
IQT500 F10 [IP68] 380/3/50; Actuator Torque(Nm): 500		 Actuator with IQT3 Range
Type: IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000
Torque: 250Nm		 Actuator
SI-2.1-QA60-011-11-00A-A
Actuator with IQT3 Range
IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000

IQT250 Rotork

 P/N: Rotork 50480-01
control board for Actuator:
wiring diagram: 6000-000-02
actuator type: IQT250		 IQ (3rd Generation) MULTI-TURN, THREE PHASE ELECTRIC ACTUATOR
IQ20 F14 B4 [IP68] 36RPM 400/3/50 (-30 +70 °C)
Wiring diagram: 105B0010
IQ2 Mod 6A IQ10-35 Electronics Assembly (Serial Number required)

(Chi tiết về cấu hình F10, F11… do nhà phân phối hoặc kỹ sư Rotork tại Việt Nam cung cấp)

Lợi ích khi chọn IQT250 F10

  • Tăng hiệu quả vận hành nhờ khả năng điều khiển từ xa, giám sát thời gian thực, cảnh báo sớm trước khi hỏng hóc.

  • Chi phí bảo trì tối ưu với bộ dữ liệu trend, báo chu kỳ bảo trì, giảm thời gian gián đoạn.

  • Độ tin cậy cao ở môi trường khắc nghiệt – IP68, chống nổ, chống rung, chống sốc.

  • Tương thích chuẩn công nghiệp: dễ tích hợp vào hệ SCADA, DCS, PLC thông qua fieldbus hoặc RTU.

  • Tuân thủ quốc tế: ATEX, FM, IECEx, CSA, SIL… sẵn sàng xuất khẩu và áp dụng trong các nhà máy yêu cầu cao về an toàn.
