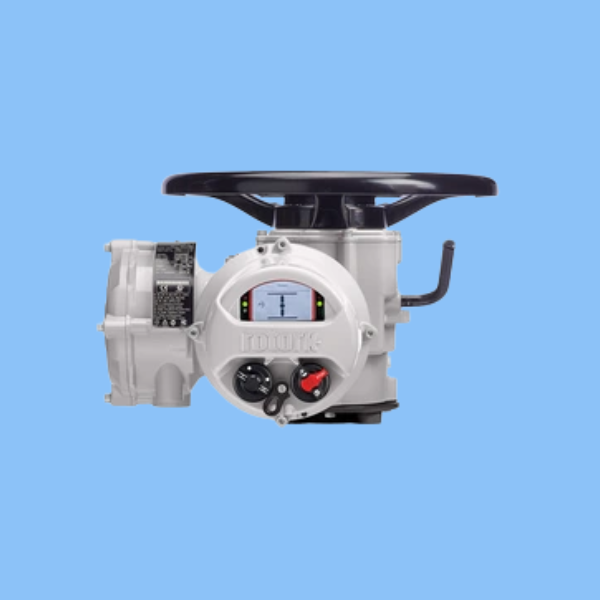

Rotork IQ35FA16A

Xuất sứ: Rotork Vietnam

Nhà cung cấp: STC Việt Nam

Ứng dụng sản phẩm: Sắt thép công nghiệp nặng, Xi măng, Dầu khí , Thực phẩm , Điện lực

Liên hệ tư vấn

Mr Vương

vuong@songthanhcong.com

0372538207

IQ35FA16A – Bộ Truyền Động Điện Thông Minh Rotork Vietnam

Tổng quan về sản phẩm IQ35FA16A

IQ35FA16A nằm trong dòng bộ truyền động điện thông minh IQ3 của Rotork (thế hệ thứ 3), được thiết kế cho van nhiều vòng quay (multi‑turn) kích thước trung bình. Với mô‑men xoắn tối đa khoảng 190 ft‑lbs (~258 Nm), sản phẩm phù hợp van DN50–DN200. Thiết bị sở hữu vỏ kép kín, đạt chuẩn chống nổ và lớp bảo vệ IP66/68, chống chịu hoàn hảo trong môi trường khắc nghiệt. Giao diện LCD kép, hỗ trợ thiết lập không xâm nhập qua cổng hồng ngoại hoặc Bluetooth. Các chức năng ghi nhật ký, cảnh báo bảo trì dự đoán và giám sát từ xa giúp IQ35FA16A trở thành giải pháp thông minh toàn diện

Đặc điểm nổi bật IQ35FA16A

  • Mô‑men xoắn 190 ft‑lbs (~258 Nm) đủ mạnh cho van đa vòng quay trung bình mà vẫn tiết kiệm năng lượng

  • Vỏ kép kép kín chống nổ, cấp bảo vệ IP66/IP68, sử dụng cho môi trường dầu khí, hóa chất, gần biển.

  • Điều khiển thông minh IQ3 Rotork, với màn hình kép LCD, commissioning “non‑intrusive” qua IrDA/Bluetooth, tích hợp sẵn data‑logger, cảnh báo bảo trì, và chẩn đoán từ xa

  • Kết nối linh hoạt: tương thích Profibus, Modbus, Foundation Fieldbus, DeviceNet, Pakscan, hỗ trợ truyền thông giám sát và tích hợp hệ thống SCADA/DCS/PLC

  • Vận hành thủ công và bảo vệ cơ khí: ly hợp (clutch) bảo vệ hộp số và tay quay thủ công khi mất điện; encoder tuyệt đối giữ vị trí sau mất nguồn .

Thông số kỹ thuật

Thông số Giá trị chi tiết
Mô‑men xoắn tối đa 190 ft‑lbs (~258 Nm)
Loại van Multi‑turn (multi quay)
Công suất động cơ AC 480 V/3 pha, 60 Hz
Vỏ bảo vệ IP66/IP68, explosion‑proof
Giao tiếp IrDA/Bluetooth, Profibus, Modbus, Fieldbus, DeviceNet, Pakscan
Màn hình hiển thị LCD kép (dual‑stacked)
Data‑logger Có (ghi torque, vị trí, cảnh báo…)
Commissioning Non‑intrusive (không cần mở vỏ)
Nhiệt độ hoạt động –40 °C đến +70 °C (tuỳ cấu hình)
Vận hành thủ công của IQ3 Rotork Tay quay + ly hợp an toàn
Chứng nhận chống nổ ATEX/IECEx/FN/CSA… (theo yêu cầu model)

Ứng dụng thực tế IQ3 Electric Intelligent Actuators

Đại lý Rotork tại Việt Nam

Serial No.: SG84180303
IQT2000 F14 [IP68] 380/3/50; Actuator Torque(Nm): 2000

IQ3 Rotork

 Electric Actuators:
Valve tag number: SG84160402
P/N: IQ25F14B4
[IP68] 96RPM 380/3/50
Wiring diagram: 103B0000		 Actuator
Type: IQ35 F16 A
Valve tag no.: L01247020102: AWT-35
[IP68] 18RPM 400/3/50 (-30 +70 °C)
Wiring diagram: 105B0010
Serial No.: SG84180102
IQT1000 F12 [IP68] 380/3/50; Actuator Torque(Nm): 1000		 ctuator with IQT3 Range
IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000

Type:  Module 6A
IQ2 IQ10-35  Electronics Assembly
for actuator valve tag no.: TU57110106
(Serial Number required)
including: complete Electroics Assembly, Chassis, PCB's, transformer, cble looms, contactors, fixings

IQ3 Rotork
Serial No.: SG84180404
IQT250 F10 [IP68] 380/3/50; Actuator Torque(Nm): 250		 Valve tag number
L02385060101
AWTPak12A F10B4 [W/TIGHT IP68 IEC 529] 24RPM; 380/3/50
Wiring diagram: 1610M00		 Board for Valve tag no.: WT00700310
IQ2 MOD 6G Main PCB Unprogrammed Standard Temperature
Serial No.: SG84180204
IQT125 F10 [IP68] 380/3/50; Actuator Torque(Nm): 125		 Electric Actuators:
Valve tag number: SG85650101 (IQ10F10B4)
IQ10 F10 A [IEC EXD IIC T4] 24RPM 380/3/50
Wiring diagram: 100K2000		 Board for  Valve tag no.: CH65260101
IQT MOD 6C Motor and Power PCB Standard-AC
Serial No.: SG86740201
IQT500 F10 [IP68] 380/3/50; Actuator Torque(Nm): 500		 Actuator with IQT3 Range
Type: IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000
Torque: 250Nm		 Actuator
SI-2.1-QA60-011-11-00A-A

Actuator with IQT3 Range
IQT250 F10
[IP68] 380/3/50
Wiring diagram: 300B0000

IQ3 Rotork

 P/N: Rotork 50480-01
control board for Actuator:
wiring diagram: 6000-000-02
actuator type: IQT250		 IQ (3rd Generation) MULTI-TURN, THREE PHASE ELECTRIC ACTUATOR
IQ20 F14 B4 [IP68] 36RPM 400/3/50 (-30 +70 °C)
Wiring diagram: 105B0010
IQ2 Mod 6A IQ10-35 Electronics Assembly (Serial Number required)
IQM70 F14 Bộ truyền động đa vòng – cỡ trung
IQM100 F14 Bộ truyền động đa vòng – cỡ lớn
IQT250 F10 Bộ truyền động góc phần tư – DN250
IQTF250 F10 Bộ truyền động full-turn 360° – 250 Nm

Lợi ích khi chọn IQ35FA16A

  • Hiệu suất tối ưu: mô‑men xoắn vừa đủ, tránh hao phí; thiết kế compact, nhẹ dễ lắp đặt.

  • Bảo trì chủ động: hệ thống cảnh báo và data‑logger giúp giảm downtime, tăng tuổi thọ thiết bị.

  • Độ tin cậy cao: vỏ kép kín IP68, chống nổ và các tiêu chuẩn vào sâu, chống rung sốc; phù hợp tuyệt đối với môi trường khắc nghiệt.

  • Tích hợp dễ dàng: hỗ trợ nhiều giao thức, commissioning tiện lợi, không cần mở vỏ.

  • Chuẩn xuất khẩu quốc tế: ATEX, IECEx, CSA, SIL… đảm bảo các dự án cấp quốc tế, yêu cầu nghiêm ngặt về an toàn.
